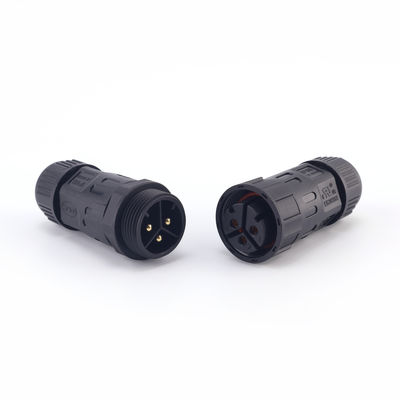

Connecteur de panneau étanche M25 3 voies IP68 prix usine en forme de T mâle femelle connecteurs de câble étanches pour extérieur
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | Xiangqian |
| Certification: | UL |
| Numéro de modèle: | Prise M25 T |
Conditions de paiement et expédition:
| Quantité de commande min: | 100pcs |
|---|
|
Détail Infomation |
|||
| Marque: | Xiangqian | nom de connecteur: | Connecteurs étanches M25 IP68 |
|---|---|---|---|
| Matériel: | PA66, en nylon | Grade IP: | IP68 |
| Cable OD: | 6,0 mm-14,0 mm | Noyau de connecteur: | 2-6 broches |
| Certificats: | Les États membres doivent: | Échantillon: | gratuit |
| Délai de livraison: | 3-5 jours | ||
Description de produit
Prix d'usine IP68 3 voies M25 connecteur de montage de panneau imperméable à l'eau forme T Connecteurs de câble imperméable à l'eau extérieur masculin féminin
1Position et fonction du produit
Ce type de connecteur est principalement utilisé pour les connexions de branches à trois voies dans les lignes électriques extérieures, en particulier pour le câblage avec une entrée et deux sorties ou une entrée et plusieurs sorties.
Il est couramment utilisé dans des applications telles que les lampes de rue LED, l'éclairage paysager, les équipements d'énergie solaire, la distribution d'énergie extérieure, les poteaux intelligents et les équipements de surveillance.
Il nécessite une cote IP68 élevée pour une résistance à long terme aux intrusions environnementales, telles que la pluie, l'humidité et la poussière.
2Construction et matériaux
Le boîtier est généralement en PA66 (matériau renforcé en nylon), qui offre une excellente résistance aux intempéries, aux UV et aux chocs.
Les joints d'étanchéité utilisent généralement des anneaux O en silicone ou en caoutchouc fluoré ou des éclaboussures pour l'étanchéité.
Les contacts internes sont généralement en laiton ou en alliage de cuivre (parfois nickelés ou en étain/argentés) pour assurer une bonne conductivité et une bonne résistance à la corrosion.
Les connexions peuvent inclure des conceptions de verrouillage fileté, de poussée-tire, de connexion rapide ou de plaque sous pression pour une installation et une maintenance faciles.
Les mécanismes de serrage ou de verrouillage des câbles (comme les anneaux de compression, les clous et les manchons d'étanchéité) doivent assurer un joint et une fixation mécanique malgré les vibrations et l'expansion et la contraction thermiques.

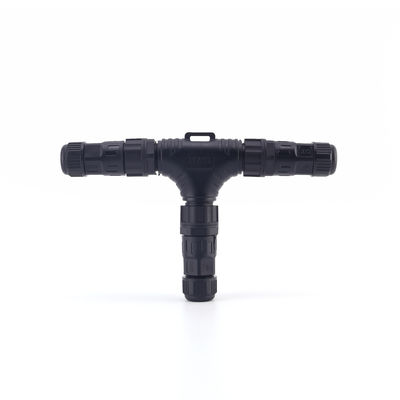

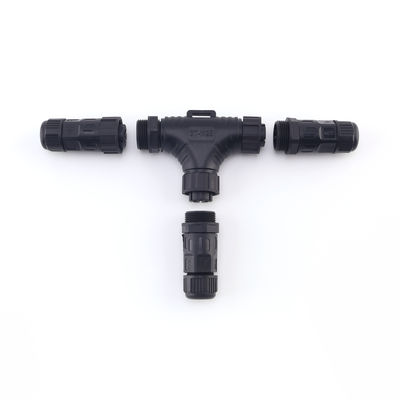

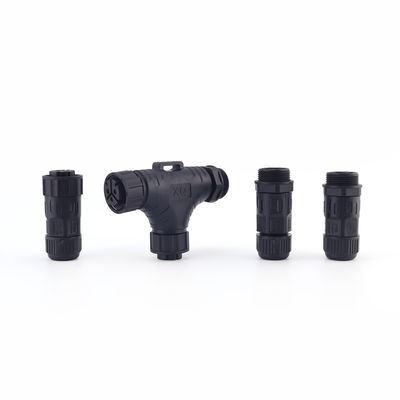

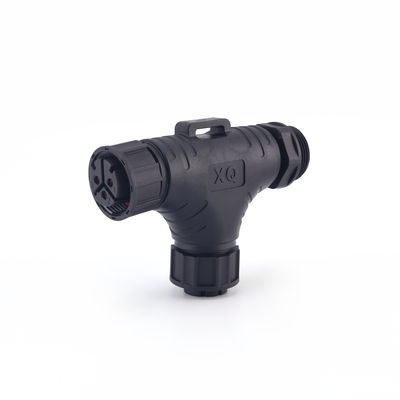

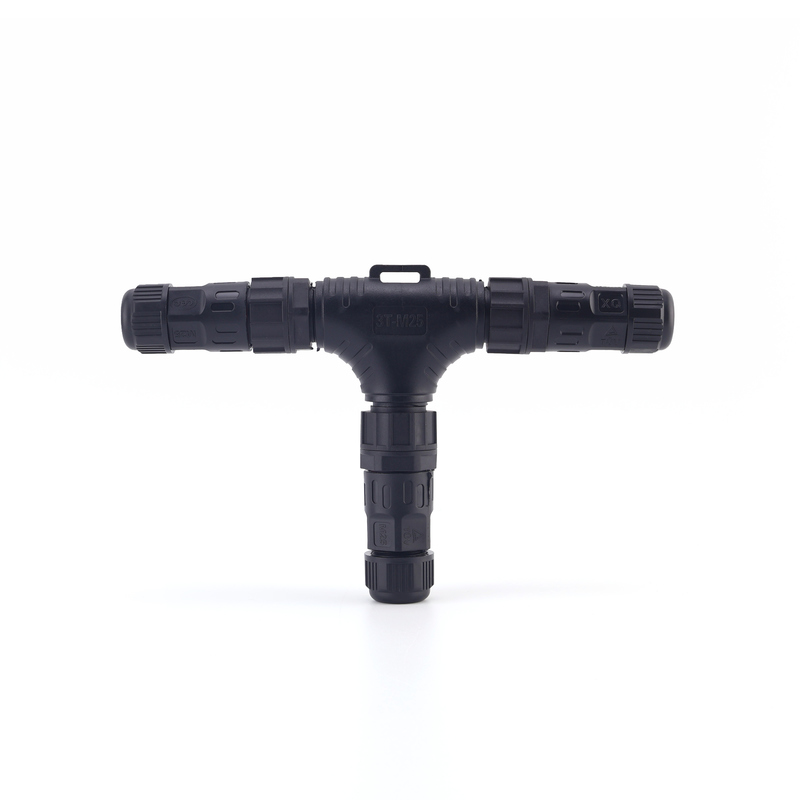

Dans un connecteur de type T, il y a généralement des trous de câble dans trois directions, chacun avec une structure d'étanchéité.L'intérieur du connecteur peut être conçu avec une seule entrée et deux sorties ou une structure de ramification égale.
Paramètres:
| Départ de câble | Ø6.0-14.0MM |
| Matériel du matériel | Plaquage par or de cuivre |
| Résistance au contact | ≤ 10 mΩ |
| Mode de connexion | Blocage par pression |
| Rating opérationnel | -40-+105 |
| Grade de résistance à la flamme | Le produit doit être présenté dans la boîte de conserve. |
Rapport d'essai des performances (essai à l'usine)
| Paramètre | Valeur ou plage typique commune | Les notes |
| Rating de la tension | Pour les appareils électroniques | Certains modèles prennent en charge des niveaux de tension élevés (tels que les systèmes solaires ou d'alimentation) |
| Notation actuelle | 10A à 40A |
Certains modèles M25 peuvent atteindre 41 A dans 2/3/4 cœurs. |
| Résistance au contact | ≤ 10 mΩ | Requiert une faible résistance au contact pour réduire la production de chaleur |
| Voltage résistant diélectrique | Plusieurs milliers de volts (par exemple 1,5 kV / 60 s, etc.) | Répondre à des surtensions ou à des surtensions transitoires |
| Résistance à l'isolation | Pour les appareils de commande électrique | Prévenir les fuites et les défaillances de l'isolation |
| Température de fonctionnement | ¥40°C à +105°C (ou plus) | Pour les environnements extérieurs avec changements de température |
| Protection contre les intrusions | Pour la protection contre la corrosion | Indique qu'il peut être immergé dans l'eau pendant une longue période dans des conditions spécifiques et empêcher la pénétration de poussière |
| Épreuve de durabilité des supports / humidité / pulvérisation de sel | Passer souvent le test de pulvérisation de sel / test de vieillissement à haute humidité | Pour une fiabilité à long terme en extérieur |
Service après-vente et stratégie d'assurance qualité
Le service après-vente et l'assurance qualité d'un fabricant fiable pour ce type de connecteur comprennent généralement:
1. Essai d'échantillonnage/vérification avant échantillonnage
Avant d'acheter de grandes quantités, les fabricants fournissent souvent des échantillons à des clients afin de vérifier leur adéquation, leur compatibilité et si les indicateurs de performance répondent aux exigences en place.
2. Période de garantie/Garantie
La plupart des fabricants offrent une période de garantie (par exemple, un, deux ou même plus).le produit sera remplacé ou réparé gratuitement.
3- Réparation/service de réparation
Pour les connecteurs qui rencontrent des problèmes pendant l'utilisation, les clients peuvent retourner la pièce endommagée au fabricant pour inspection et réparation, ou remplacement.
4- Services d'assistance technique et de conseil
Fournir des services techniques tels que des conseils d'installation, le dépannage, des recommandations de sélection et un soutien sur place pour aider les utilisateurs à résoudre les problèmes d'application pratique.
5Services de personnalisation/OEM/ODM
Pour les clients ayant des exigences particulières (comme des diamètres de fil spéciaux, des niveaux de protection, des environnements extrêmes ou des interfaces spécialisées), les fabricants offrent généralement une conception personnalisée,développement de moisissures, ainsi que des modifications esthétiques ou structurelles.
6.Certification de la qualité/fourniture de rapports
Fournir des rapports d'inspection des produits, des rapports d'essais de performance (tels que les tests de résistance à la tension, les tests d'isolation, les tests de pulvérisation de sel et les tests du cycle de vie) et des certifications standard (tels que CE, RoHS),Les certifications UL et ISO sont également disponibles.
7Traçabilité des lots/suivi de la qualité
Les fabricants devraient mettre en place un système de gestion des lots, chaque lot de produits étant identifié de manière unique pour permettre la traçabilité des matières premières, des processus de production et des dossiers d'essais,pour faciliter la gestion des problèmes de qualité et des rappels.
8.Inventaire et soutien aux pièces détachées
Maintenir un inventaire suffisant de pièces de rechange pour fournir aux clients des pièces de rechange en temps opportun; des pièces de rechange de secours peuvent être organisées pour les commandes en gros volume.
9Politique de remplacement/de retour
Définir strictement les conditions de retour et d'échange dans le contrat pour les problèmes de qualité ou une utilisation inappropriée, tels que les retours inconditionnels ou les remplacements dans un certain délai.
10- Formation/orientation dans le domaine de la construction
Fournir aux clients ou aux installateurs une formation ou des manuels d'instructions sur l'installation, l'entretien, les vérifications de l'étanchéité et les essais à long terme afin de réduire les défaillances causées par une mauvaise installation.
