Connecteur électrique étanche en T IP67, forme T, M20, avec verrouillage à bouton-poussoir pour éclairage LED extérieur
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | Xiangqian |
| Certification: | UL |
| Numéro de modèle: | Tee-shirt M20 |
Conditions de paiement et expédition:
| Quantité de commande min: | 100pcs |
|---|
|
Détail Infomation |
|||
| Couleur: | Noir | Application de connecteur: | LED extérieure, réverbère |
|---|---|---|---|
| Niveau de protection: | IP67 | Note actuelle: | 15A |
| Sexe du connecteur: | Homme et femme | Nombre de contacts: | 2-5 |
| Tension nominale: | 250V | les certifications: | UL, CE, CCC, TUV |
| Cote de tension: | 250V | Résistance à l'isolation: | ≥1000mΩ |
| Échantillon: | Gratuit | ||
Description de produit

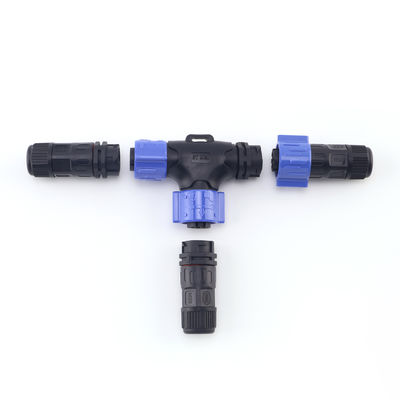

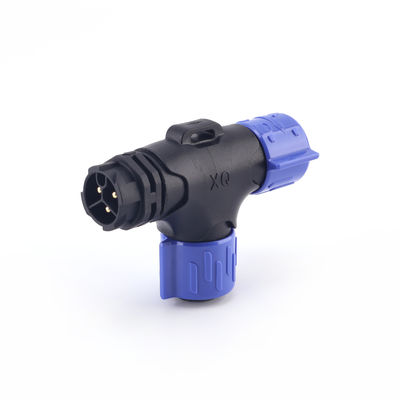

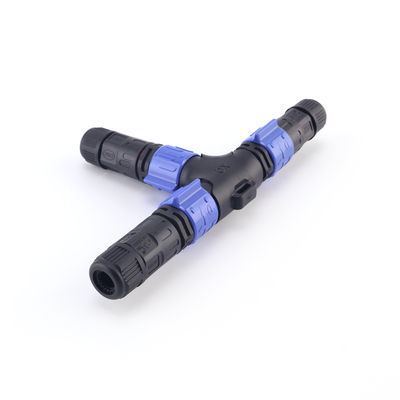

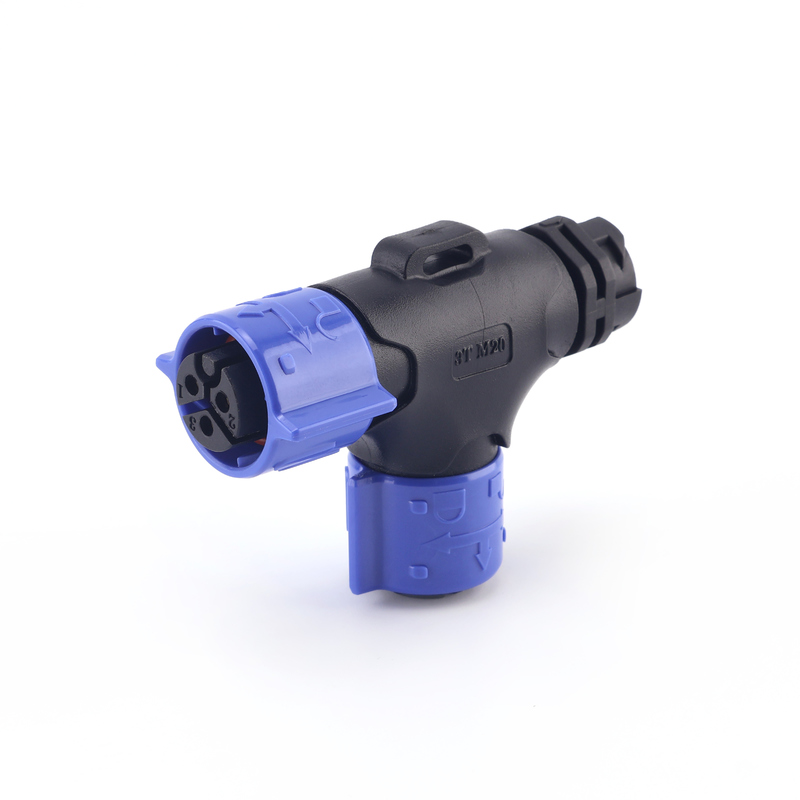

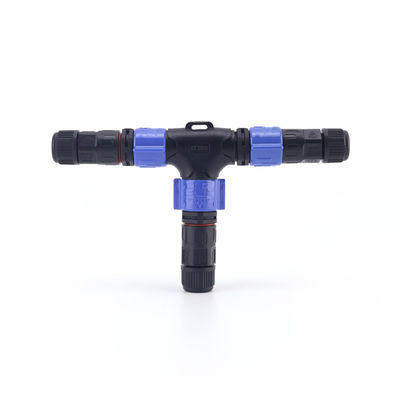

Connecteur industriel en T IP67, M20, étanche, à verrouillage électrique par bouton-poussoir pour éclairage LED extérieur
Le connecteur étanche M20 en T à trois voies et autobloquant est doté d'une conception compacte et résistante aux intempéries avec un indice de protection IP67, garantissant un fonctionnement stable à long terme dans des environnements extérieurs difficiles tels que la pluie et la poussière. La structure autobloquante simplifie l'installation et améliore la fiabilité, permettant des connexions rapides et sécurisées sans avoir besoin d'outils supplémentaires.
Ce produit est spécialement conçu pour la distribution d'énergie et les systèmes d'éclairage extérieurs, largement utilisé dans des scénarios tels que l'éclairage extérieur à LED, les lampes paysagères, les équipements d'élevage, la surveillance de la sécurité, la distribution d'énergie industrielle et les nouveaux dispositifs énergétiques. La structure en T permet une distribution d'énergie "un-en-deux-sorties" ou "un-en-trois-sorties", réduisant considérablement la complexité du câblage et améliorant l'efficacité de la construction et de la maintenance.
Paramètres :
| Nom de l'entreprise | Xiangqian |
| Type de connecteur | Connecteurs d'alimentation étanches IP67 M20 à assemblage par bouton-poussoir |
| Courant nominal | 15A |
| Tension nominale | 250V |
| Noyaux du connecteur | 3 noyaux (personnalisé) |
| Résistance de contact | ≤10mΩ |
| Diamètre du câble | Ø5.0–11.0 mm |
| Matériau | PA66(UL94 V-0 |
| Températures de fonctionnement | -40℃ ～ +105℃ |
| Point fort | Connecteur étanche LED en T à 3 voies, prise industrielle M20 IP67 étanche |
Rapport d'essai de performance (essai en usine)
| Projet d'essai | Conditions d'essai | Résultat |
| Courant nominal | Essai selon différents nombres de noyaux (2-5 noyaux) | 10A ~ 20A |
| Tension nominale | Essai AC/DC | 250V ~ 450V |
| Température de fonctionnement | Essai de cycles de températures hautes et basses | -40℃ ~ +105℃ |
| Performance d'étanchéité (IP67/IP68) | Après l'accouplement et le verrouillage, 1 m de profondeur d'eau / 30 min | Pas d'infiltration d'eau, pas de dégradation des performances électriques |
| Durée de vie de la prise et du débranchement (contrôle ponctuel) | Réessai des performances électriques après 200 cycles | Tous les indicateurs restent qualifiés |
| Essai au brouillard salin (facultatif) | Solution de NaCl à 5 %, 48 h | Les bornes sont exemptes de rouille rouge et fonctionnent normalement. |
| Résistance de contact | Le milliohmmètre mesure chaque aiguille | ≤ 10 mΩ |
| Résistance d'isolement | 100V DC, broche à broche / broche à coque | ≥ 100 MΩ |
Caractéristiques et avantages du produit
- Niveau de protection élevé : certification IP67, étanche à l'eau et à la poussière, adapté aux environnements extérieurs et humides.
- Matériau de haute qualité : coque en nylon PA66, résistante aux chocs, ignifuge, résistante aux UV et ne vieillit pas facilement.
- Conception de prise rapide autobloquante : aucun outil requis, insertion et retrait rapides, empêchant un détachement accidentel.
- Sûr et stable : capacité de transport de courant élevée, faible résistance de contact, assurant une transmission d'énergie stable.
- Adaptation à plusieurs scénarios : prend en charge l'alimentation LED, les luminaires d'éclairage extérieur, les équipements de surveillance, les équipements agricoles/d'élevage, etc.
- Facile à développer : la structure en T permet un branchement et un câblage flexibles, réduisant la charge de travail de la construction.
Service après-vente
- Engagement de garantie : Tous les connecteurs étanches sont assortis d'une garantie de 12 mois. En cas de problèmes de qualité dans des conditions d'utilisation normales, ils seront remplacés ou réparés gratuitement.
- Support technique : Fournir des conseils de sélection, une formation à l'installation et un support technique à distance pour garantir que les clients se lancent rapidement.
- Livraison rapide : Les modèles réguliers ont un stock suffisant et prennent en charge les besoins de personnalisation OEM/ODM.
- Réponse après-vente : Répondre aux problèmes des clients dans les 24 heures et fournir des solutions en temps opportun.
FAQ
1. Quel est l'indice d'étanchéité de ce connecteur étanche en T fileté M20 ?
Avec un indice IP68, il peut fonctionner de manière fiable dans des environnements extérieurs difficiles tels que la pluie, les projections d'eau et l'humidité.
2. À quelles applications convient-il ?
Principalement utilisé dans l'éclairage extérieur à LED, l'éclairage paysager, les lampadaires, les panneaux d'affichage, les systèmes de contrôle électrique et autres applications nécessitant un câblage en T.
3. Quel est le courant/tension maximum pris en charge ?
En général, le courant nominal est de 15 A et la tension nominale est de 250 V CA (cela varie en fonction du nombre de broches ; des options de courant plus élevé sont disponibles).
4. Le nombre de broches peut-il être personnalisé ?
Oui, la plage standard est de 2 à 5 broches, mais des exigences particulières peuvent être satisfaites.
5. Est-ce facile à installer ?
Il est doté d'une structure de fixation filetée avec des boucles internes et un joint d'étanchéité pour une double protection, garantissant une connexion rapide, sûre et fiable.
