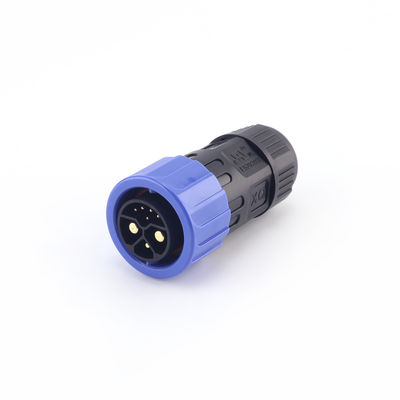

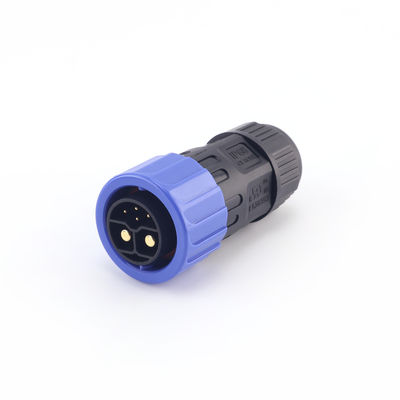

Plug imperméable IP67 personnalisé, monture de panneau M23 Connecteur imperméable auto-verrouillage électrique féminin
Détails sur le produit:
| Lieu d'origine: | CHINE |
| Nom de marque: | Xiangqian |
| Certification: | UL |
| Numéro de modèle: | M23 |
Conditions de paiement et expédition:
| Quantité de commande min: | 100pcs |
|---|
|
Détail Infomation |
|||
| nom de connecteur: | Connecteur électrique imperméable IP67 M23 | Matériel: | PA66, en nylon |
|---|---|---|---|
| Genre: | Mâle | Certificats: | UL, CQC, TUV |
| Évalué actuel: | 15A | Grade imperméable: | IP67 |
| Échantillons: | gratuitement | Délai de livraison: | 3-5 jours |
| tension évaluée: | 600 V | ||
Description de produit
Plug imperméable IP67 personnalisé, monture de panneau M23 Connecteur imperméable auto-verrouillage électrique féminin

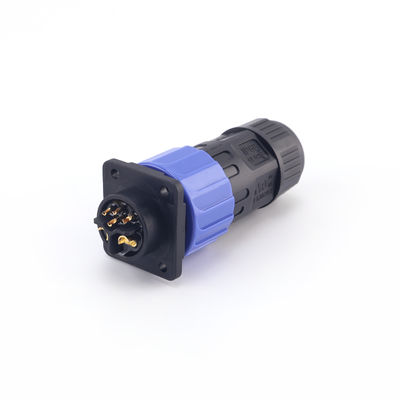

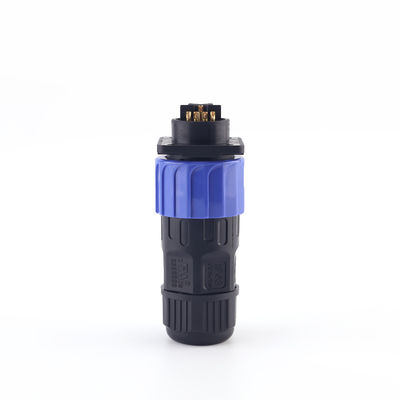

Le connecteur étanche auto-verrouillable M23 carré féminin-panneau-masculin est un connecteur de haute fiabilité spécialement conçu pour l'alimentation en extérieur et les applications de contrôle industriel.Il est doté d'un système de montage de panneau carré avec un mécanisme de verrouillage automatique, assurant un accrochage rapide et une connexion sécurisée, empêchant le relâchement ou le retrait dû à des vibrations ou à une contrainte.d'une épaisseur n'excédant pas 1 mm, atteignant une classification IP67 et empêchant efficacement la pénétration de poussière et d'eau, assurant un fonctionnement stable à long terme.
Ce connecteur est couramment utilisé dans des applications telles que l'éclairage LED, les sources d'alimentation électrique des lampes de rue, les machines automatisées, les nouveaux équipements énergétiques et les systèmes de communication et de surveillance.Il répond à la fois aux exigences de puissance et de transmission du signal et convient à une utilisation à long terme dans des environnements extérieurs difficiles.
Paramètres techniques:
| Type de connecteur | Connecteurs de verrouillage par poussée M23 |
| Grade étanche | Pour la protection contre la corrosion |
| Matériel | Le PA66 |
| Taux actuel | 15A |
| Taux de tension | 600 V |
| Les échantillons | Je suis libre. |
| Délai de livraison | 3 à 5 jours |
| Les points forts | Connecteur électrique imperméable à l'eau IP67, prise imperméable au verrouillage |
Produits les plus importants:
- Conception d'auto-verrouillage rapide pour une utilisation facile et une prise et décharge efficaces
- Rating IP67 étanche à l'eau et à la poussière, adapté aux environnements extérieurs difficiles
- Montage de panneaux carrés pour assurer la stabilité et la fiabilité et une grande compatibilité
- Options multi-sous-cœurs (2 ′′ 12 cœurs) prennent en charge les connexions mixtes de puissance et de signal
- Forte résistance aux intempéries, résistance aux UV, résistance aux températures élevées et basses et résistance à la corrosion
- Terminaux en alliage de cuivre de haute qualité pour une faible résistance au contact et une excellente conductivité
Performance électrique
| Résistance au contact | Épreuves au fil du fil de milliomètre | ≤ 10 mΩ |
| Résistance à l'isolation | 100 V de courant continu, épingle à épingle / épingle à coque | ≥ 100 MΩ |
| Testez le pot élevé | 500V AC / 60s | Pas de panne, pas de flash-over |
| Courant nominal | Selon le nombre de noyaux et les spécifications du conducteur | 10A20A passe stable |
| Voltage nominal | Essai par configuration | 250 V ¥ 400 V |
| Performance étanche | Fermeture d'amarrage, profondeur d'eau de 1 m / 30 min | Aucune fuite d'eau, les performances électriques sont normales. |
| Durée de vie du branchement | Répétition après 200 cycles | Les performances électriques restent qualifiées |
| Force de traction/force de serrage | Résistance à la traction de la sortie du câble ≥ 50 N (φ≈8 mm de référence du câble) | Pas de relâchement, bon scellement |
Service après-vente
- Garantie: Les produits sont assortis d'une garantie de 12 mois à compter de la date de fabrication. Tout défaut de qualité sous utilisation normale sera remplacé ou réparé gratuitement.
- Assistance technique: nous fournissons des conseils d'installation et des recommandations de sélection pour assurer une utilisation sûre et fiable dans les projets de nos clients.
- Personnalisation: Nous prenons en charge les solutions OEM/ODM, offrant des options de personnalisation pour le nombre de câbles, la notation de courant, la couleur du boîtier, la longueur du câble, etc.
- Réponse rapide: Nous répondons aux problèmes après-vente dans les 24 heures pour assurer l'avancement du projet.
- Support d'échantillonnage: Nous fournissons des tests d'échantillons pour aider les clients à vérifier les performances du produit.
Les certificats:
FAQ:
1Quel est le niveau de protection du connecteur étanche M23?
Avec une protection allant jusqu'à IP67/IP68, il est efficacement imperméable à la poussière et à l'eau, adapté à des environnements difficiles tels que la pluie, l'humidité et l'utilisation extérieure à long terme.
2Quels sont les paramètres électriques généraux du connecteur imperméable M23?
Voltage nominal: de 250 V à 600 V (selon le nombre de broches)
Courant nominal: de 10 à 30 A
Résistance au contact: ≤ 5 mΩ
Résistance d'isolation: ≥ 1000 MΩ
3Quels numéros de broches sont pris en charge?
La série M23 offre une variété de spécifications, allant de 2 à 19 broches, pour répondre aux divers besoins de transmission de puissance, de transmission de signal et d'interfaces mixtes.
4Quelles applications lui conviennent?
Largement utilisé dans les équipements d'automatisation, les servo-moteurs, les capteurs, l'éclairage extérieur LED, les armoires de commande électrique, les équipements de nouvelle énergie et d'autres domaines.
