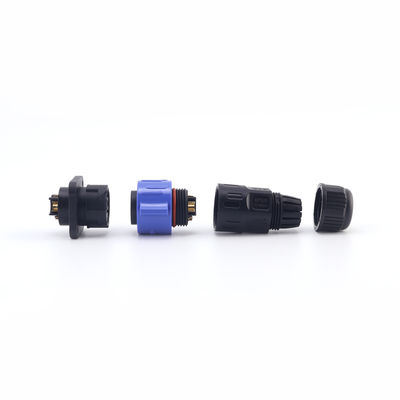

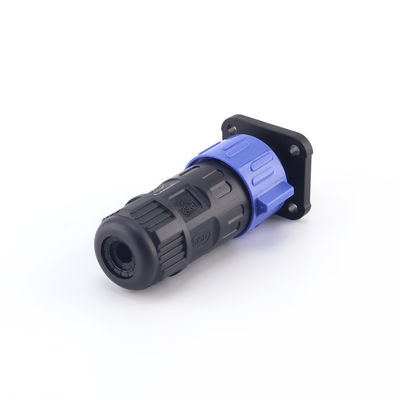

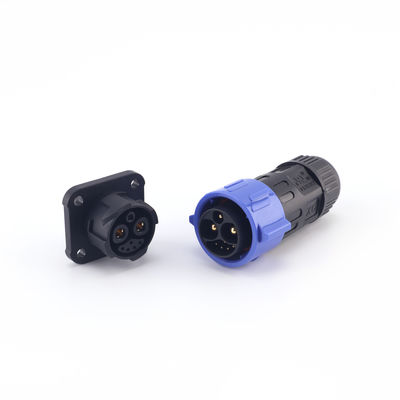

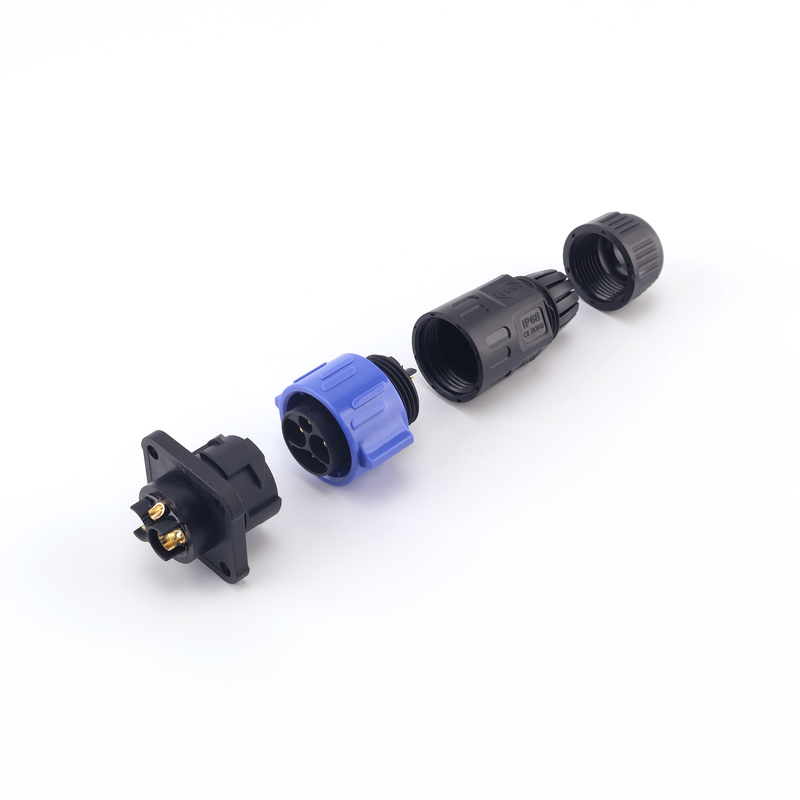

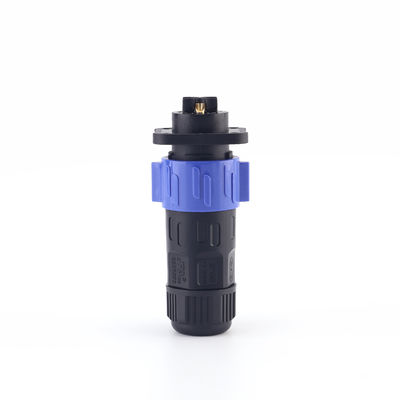

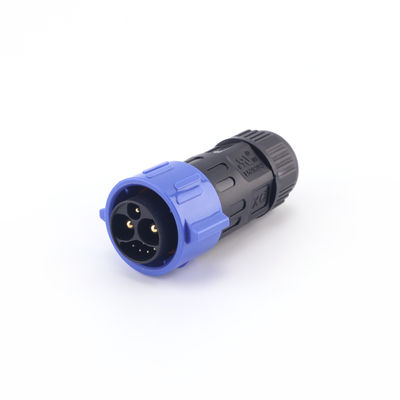

Nouveau M25 2+1+5 noyau, en nylon, haute tension, nouvelle énergie, étanche, IP67, connecteur à verrouillage automatique.
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | XIangqian |
| Certification: | UL |
| Numéro de modèle: | Montage sur panneau M25 |
Conditions de paiement et expédition:
| Quantité de commande min: | 100pcs |
|---|
|
Détail Infomation |
|||
| Marque: | Xiangqian | Matériel: | Nylon, PA66 |
|---|---|---|---|
| nom de connecteur: | Connecteur extérieur étanche IP67 M25 | Épingle: | 8(2+1+5) cœurs |
| Note actuelle: | 30A | Tension nominale: | 600 V |
| Échantillons: | Gratuit | Délai de livraison: | 5 jours |
Description de produit
Nouveau M25 2+1+5 noyau, en nylon, haute tension, nouvelle énergie, étanche, IP67, connecteur à verrouillage automatique.
taille M25, configuration 2+1+5 broches (2 pour la ligne d'alimentation principale, 1 pour le signal/terre ou neutre, 5 pour le port de commande/signal auxiliaire), en nylon de construction (PA),avec une structure auto-verrouillée et une conception anti-détachement, il s'agit d'une solution de raccordement imperméable à l'eau haute tension conçue spécifiquement pour les systèmes d'énergie nouvelle (comme les onduleurs photovoltaïques, les équipements de stockage d'énergie, les piles de charge électrique,boîtes de commande de moteur petitesL'ensemble de l'unité répond à la norme de protection IP67, résiste aux intempéries et à la corrosion, est facile à installer et a de faibles coûts d'entretien.
Les points forts du produit (points de vente)
Protection élevée: IP67 (immersion à court terme), adaptée aux environnements extérieurs et humides.
Structure à verrouillage automatique: se verrouille de manière fiable sans outils supplémentaires, évitant ainsi le relâchement et l'insertion erronée.
Conception résistante à la haute tension: compatible avec les niveaux de tension courants dans les nouveaux systèmes d'énergie (voir tableau des performances électriques).
Excellente isolation et résistance à la chaleur: matériau en nylon ignifuge, large plage de température et propriétés anti-âge.
Layout modulaire des broches: 2+1+5 broches, prenant en charge le câblage intégré d'alimentation + signal/contrôle.
Facilité d'installation: Convient à la fois pour le montage de panneaux et la connexion de câbles, des cycles d'insertion/suppression élevés et une longue durée de vie.
Paramètres:
| Départ de câble | Ø6.0-14.0MM |
| Matériel du matériel | Plaquage par or de cuivre |
| Résistance au contact | ≤ 10 mΩ |
| Mode de connexion | Blocage par pression |
| Rating opérationnel | -40-+105 |
| Grade de résistance à la flamme | Le produit doit être présenté dans la boîte de conserve. |
Rapport d'essai des performances (essai à l'usine)
| Paramètre | Valeur ou plage typique commune | Les notes |
| Rating de la tension | Pour les appareils électroniques | Certains modèles prennent en charge des niveaux de tension élevés (tels que les systèmes solaires ou d'alimentation) |
| Notation actuelle | Épreuve de la broche d'alimentation principale (2 broches) | 30A ~ 35A |
| Résistance au contact | ≤ 5 mΩ | Certaines conceptions de connecteurs extérieurs nécessitent ≤ 5 mΩ pour réduire la chute de chaleur et de tension |
| Épreuve de la broche de signal | Épreuve des broches à faible puissance (5 broches) | 3A ~ 5A |
| Voltage résistant diélectrique | Plusieurs milliers de volts (par exemple 1,5 kV / 60 s, etc.) | Répondre à des surtensions ou à des surtensions transitoires |
| Résistance à l'isolation | Pour les appareils de commande électrique | Prévenir les fuites et les défaillances de l'isolation |
| Température de fonctionnement | ¥40°C à +105°C (ou plus) | Pour les environnements extérieurs avec changements de température |
| Protection contre les intrusions | Pour la protection contre la corrosion | Indique qu'il peut être immergé dans l'eau pendant une longue période dans des conditions spécifiques et empêcher la pénétration de poussière |
| Épreuve de durabilité des supports / humidité / pulvérisation de sel | Passer souvent le test de pulvérisation de sel / test de vieillissement à haute humidité | Pour une fiabilité à long terme en extérieur |
Service après-vente
- Période de garantie: 12 mois de garantie à compter de la date d'expédition (hors dommages causés par une erreur humaine).
- Détermination des défauts: si un problème de qualité est découvert pendant l'utilisation, l'utilisateur doit fournir des photos/vidéos du produit défectueux et le numéro de lot.
- Traitement des produits défectueux: Après confirmation d'un problème de qualité de notre part, le client peut choisir de faire réparer le produit, de le remplacer ou de recevoir un remboursement proportionnel.
- Le client soumet le problème et la preuve (photos/vidéos/rapport de test)
- Notre équipe technique détermine la cause et fournit une solution.
- Si un retour ou un échange est requis, il sera traité selon la méthode logistique convenue par les deux parties.
- Assistance technique: consultation technique gratuite (sélection du produit, diagrammes de câblage, suggestions d'installation)..
- Pièces de rechange et approvisionnement à long terme: pour les projets à long terme, des accords de fourniture de pièces de rechange et de fourniture prioritaire peuvent être signés afin de garantir l'approvisionnement à long terme et la stabilité des prix.
